Problem Tespiti:
Devreye Alma Aşamasında Yüksek Titreşim:

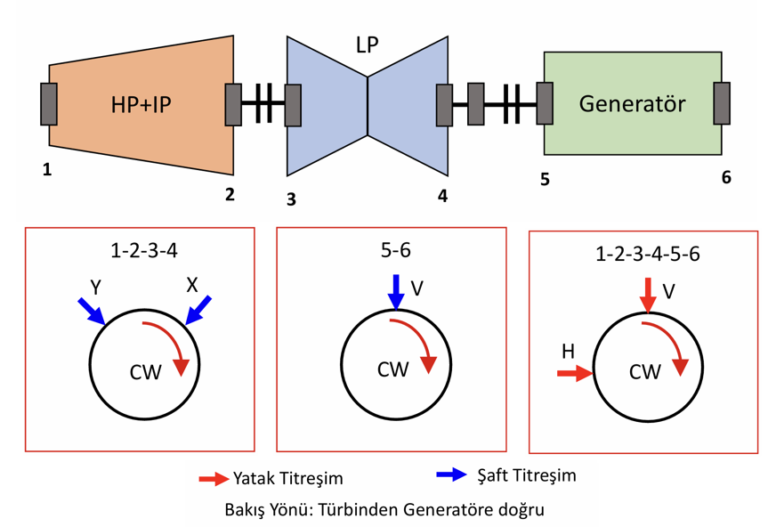

Bir termik santralin türbin-jeneratör ekipmanı üzerinde rutin hızlanma-yük alma manevraları sırasında rotordinamik titreşim ölçümü alınması talebi üzerine Resonance Institute teknik ekibi sahaya intikal etmiştir.
Ölçüm Bulguları:

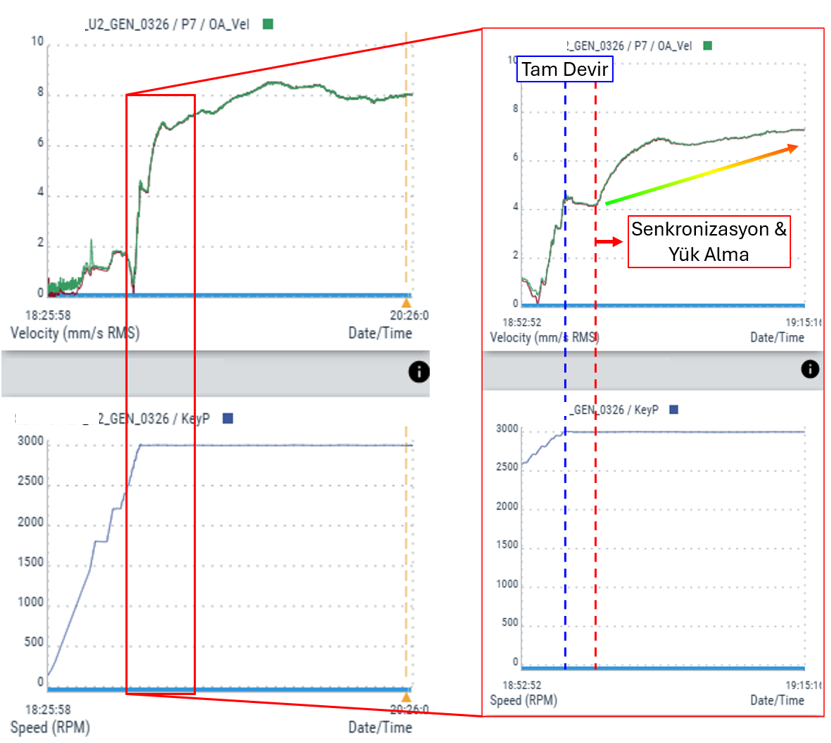

LP türbin ve jeneratör yatay yön titreşimlerinin baskın olduğu görülmüştür. Devir artışı sırasında balanssızlık karakte–ristiği gösteren titreşim, 2700 RPM’e kadar 1–2 mm/s RMS seviyelerinde seyrederken 3000 RPM’e yaklaşırken yaklaşık 4,1 mm/s RMS’e yükselmiştir.

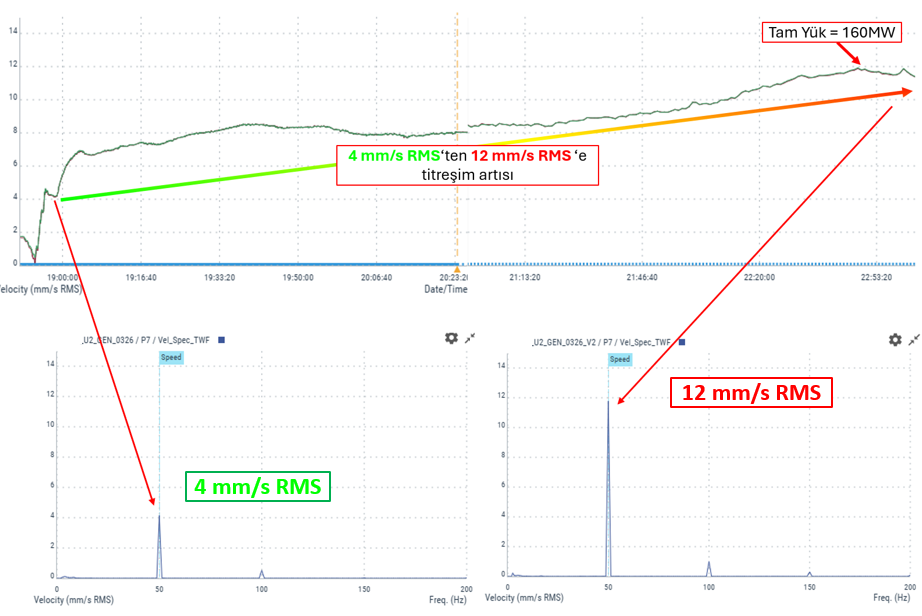

Asıl titreşim artışı, tam devire ulaşılıp senkronizasyonun ardı–ndan yük alma aşamasında gerçekleşmiş; yükle birlikte kademeli olarak artarak tam yükte yaklaşık 12 mm/s RMS’e ulaşmıştır.
Teşhis: Hizasızlık – Yumuşak Ayak
1X Yatay Eksende Baskın Titreşim
-
Resonance Institute teknik ekibinin saha ölçüm ve analizlerinde, sabit devirde ısınma ve yüklenmeyle artan titreşim; buhar türbinlerinde hizasızlık, ön yükleme veya kasıntı belirtisi olarak değerlendirilmiştir. Yükleme ve ısınmada oluşan tek yönlü kuvvetlerin rotor-yatak pozisyonlarını değiştirmesi; hizasız kaplin/yataklar, ayak ve kaide bağlantı problemleri ile buhar hatlarındaki boru gerilimi bu davranışa neden olabilmektedir.
-
Sahada yapılan ayak kontrollerinde civata bağlantılarının problemli olduğu, civataların temele dayandığı ve ayaklarda gevşeklik bulunduğu tespit edilmiştir. Ayrıca ayak başına 7–8 adet şim kullanılması nedeniyle yumuşak ayak durumu oluştuğu doğrulanmıştır.
Mühendislik Çözümü:
-
Sahada Hızlı Müdahele:

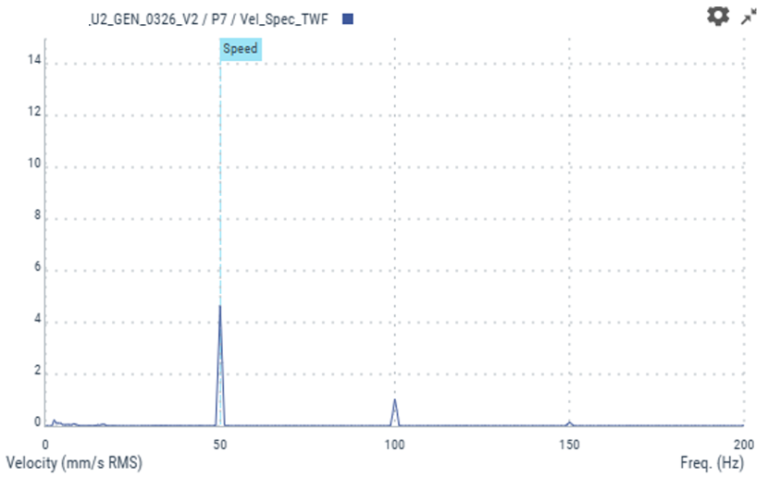

Ayak bağlantı civatalarının uygun ölçülerde taşlanması ve şimlemenin uygun adet ve boyutlarda düzenlenmesi sonucunda titreşim seviyeleri yaklaşık 4,5 mm/s RMS seviyesine gerilemiştir.
Sonuç: 3 Kat İyileşme
Müdahale Öncesi ↔ Sonrası Karşılaştırması
-
Resonance Institute teknik ekibi tarafından sahada yapılan müdahele ile elde edilen iyileşme tekrardan ölçüm ile doğrulanmıştır.

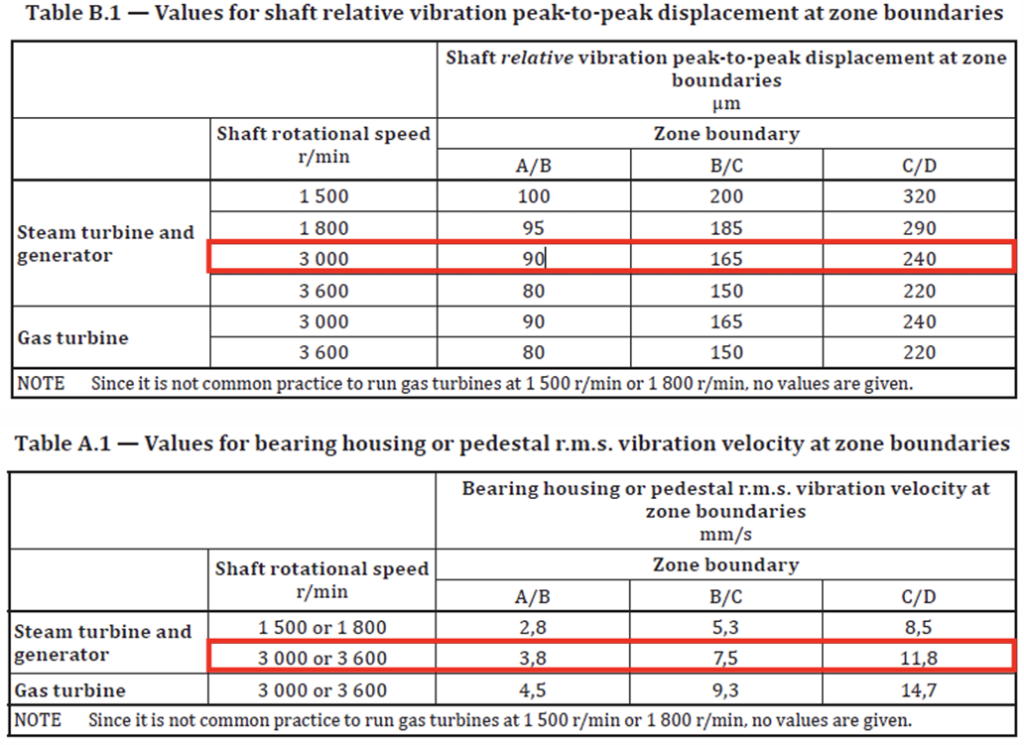

Ek-1: ISO 20816-2 Titreşim Standartları
